產品介紹： 女性性按摩器材料TPE 超軟高透明 研發的新材料。

  產品介紹

•





•


• 產品信息

• 產品分類： 成人用品TPR



  產品名稱：注塑級 灌注 透明 超軟 TPR原材料
  公司牌號：GAINSHINE R0系列
  硬度范圍：0A-25A
  比重范圍：0.88-0.92
  加工工藝：注塑加工 灌注加工

  訂購熱線：4006-9000-39

規格說明

GAINSHINETM R0系列是基于苯乙烯嵌段共聚物（SBC）聚合樹脂制造的實色或微透明啞霧面共混物。

*可粘接在聚丙烯（PP）上

*可用于單獨注塑成型

*流動性強，優異的加工性

*對蠕變、沖擊、和撓曲疲勞具有良好的抗阻力

環保安全

GAINSHINETMR0系列是一種環保的、安全的顆粒狀樹脂，通過了以下的國際安全標準：

*ROHS環保標準/ROHS Standard                  2002/95/EC

*不含鄰苯二甲酸鹽/Phthalate-Free                2005/84EC

*REACH標準/REACH Standard                    不含有高度關注物質NO SVHC

*食品接觸/FOOD Contacts                        FDA 21 CFR 177.1810

粒子圖片

物理性能

項次                                 測試方法                        單位                  典型值

硬度Hardness                     ASTM-D2240               Shore C                15

熔融指數Melt Flow Index      ASTM-D1238                g/10min        42.36(2.16Kg*190OC)

比重Specific Gravity           ASTM-D2240                g/cm3                 0.84

拉伸強度Tensile Strength     ASTM-D412                 kgf/cm2                10.85

延伸率Ultimate Elongation   ASTM-D412                  %                    1099.4

撕裂強度Tear Strength        ASTM-D642                 kgf/cm                  5.37

收縮率Shrinkage                ASTM-D955                  %

注射信息

螺筒后部溫度                     320到370OF                       150OC

螺筒中部溫度                     350到380OF                    155到165OC

螺筒前部溫度                     360到410OF                    155到165OC

射嘴溫度                         380到420OF                        160OC

模具溫度                         60.0到80.0OF

背壓                             0.00到100psi

螺桿轉速                         25到100rpm

成型注意事項

*在使用此產品之前或者之后，均須用熔融指數較低（MI：0.5~2.5）的聚乙烯(PE)或者聚丙烯(PP)徹底進行清理。

*正常情況下不需要干燥，如長時間儲存后使用建議按70OC干燥2小時。

*GAINSHINETMGS-2A震動環著色性**。以聚丙烯（PP）、乙烯醋酸乙烯共聚物（EVA）或低密度聚乙烯（PE）為基礎的色母料**合適GAINSHINETM GS-2A震動環著色，禁止使用以PVC為基礎的色母料。

*使用熔融指數較高的（MI：25~40）的色母料，能達到較好的顏色分散**。

*典型的色母料用量為1%~5%（重量），正常建議按3%。

*色母料是否適用，應由客戶通過試驗來確定。

用途說明

庫存圖片

公司介紹

•

•  深圳市久爍塑膠科技有限公司成立于2002年.是一家致力于熱塑性彈性體(TPE、TPR、TPU、TPV)等高分子新材料顆粒狀的專業研發生產與銷售的生產型企業。核心技術來自德國，并擁有40人以上的工程技術服務團隊，通過ISO9001：2008國際**，建立自有品牌：久爍科技和GAINSHINE兩大品牌，對應國內貿易和國際貿易。

    TPE/TPR制品泛應用于TPR玩具、工具手柄TPE包膠、TPE健身拉力器、TPE無鹵阻燃數據線、IPHONE 5及三星 華為手機TPE數據線、TPE汽車材料密封條、TPE輸液醫療器材等等。
    久爍科技除了提供專業的TPE彈性體母料,還可以代客抽粒、配色、設計開模及注塑TPE、TPR制品,有完善的工藝造流程及質量檢測手段,通過SGS的ROHS,FDA,.LFGB及REACH等測試標準.可將TPE原料直接出口或轉出口至歐美及東南亞、日本。

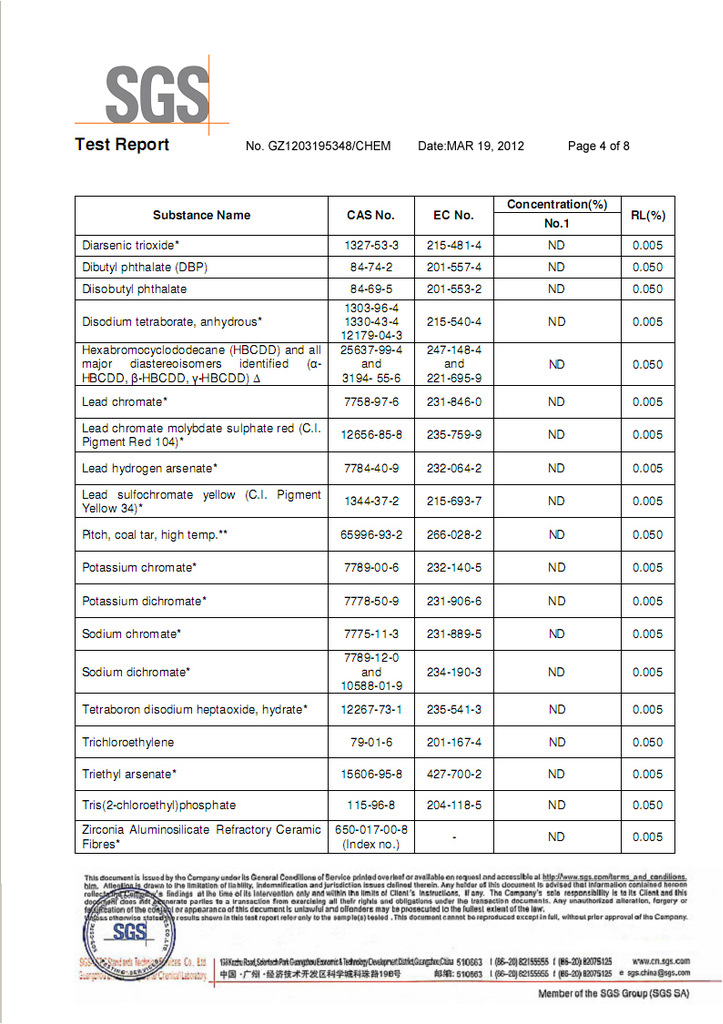

企業證書
